ATEX robbanásvédelem faiparban – fűrészpor és poros környezet
A fűrészpor, papírpor és egyéb éghető porok robbanásveszélye sokszor alábecsült – pedig egyetlen nem megfelelő motor vagy csillapítatlan sztatikus kisülés katasztrófát okozhat. Zónabesorolás, IP-zárás audit és RVD az IEC 60079 szerint.
Miért robban a fűrészpor? – porfelhő és az 5 tényező
A porrobbanás nem egyszerű égés, hanem gyors lángterjedés a szuszpendált porrészecskék között. Öt feltétel egyszerre szükséges – és fűrészipari üzemekben gyakran mind az öt egyszerre teljesül:
Szemcseméret és koncentráció
Minél kisebb a szemcseméret, annál nagyobb a felület–tömeg arány, és annál robbanóképesebb a por. Az 500 µm alatti részecskék már veszélyesek – fűrészporban, CNC-forgácsban, csiszolóporban ezek a tartományok tipikusak. A minimális gyújtási energia (MIE) faipar esetén általában 10–100 mJ között van, és egy elektrosztatikus kisülés ezt meghaladhatja.
Poros zónabesorolás faiparban – 20, 21, 22
Poros környezetben más zónaszámokat használunk, mint gázos esetben. A zóna meghatározásakor a porfelhő fennállásának valószínűsége és időtartama a döntő – ezt az ATEX zónabesorolás rögzíti:
| Zóna | Leírás | Tipikus faipari helyszín |
|---|---|---|

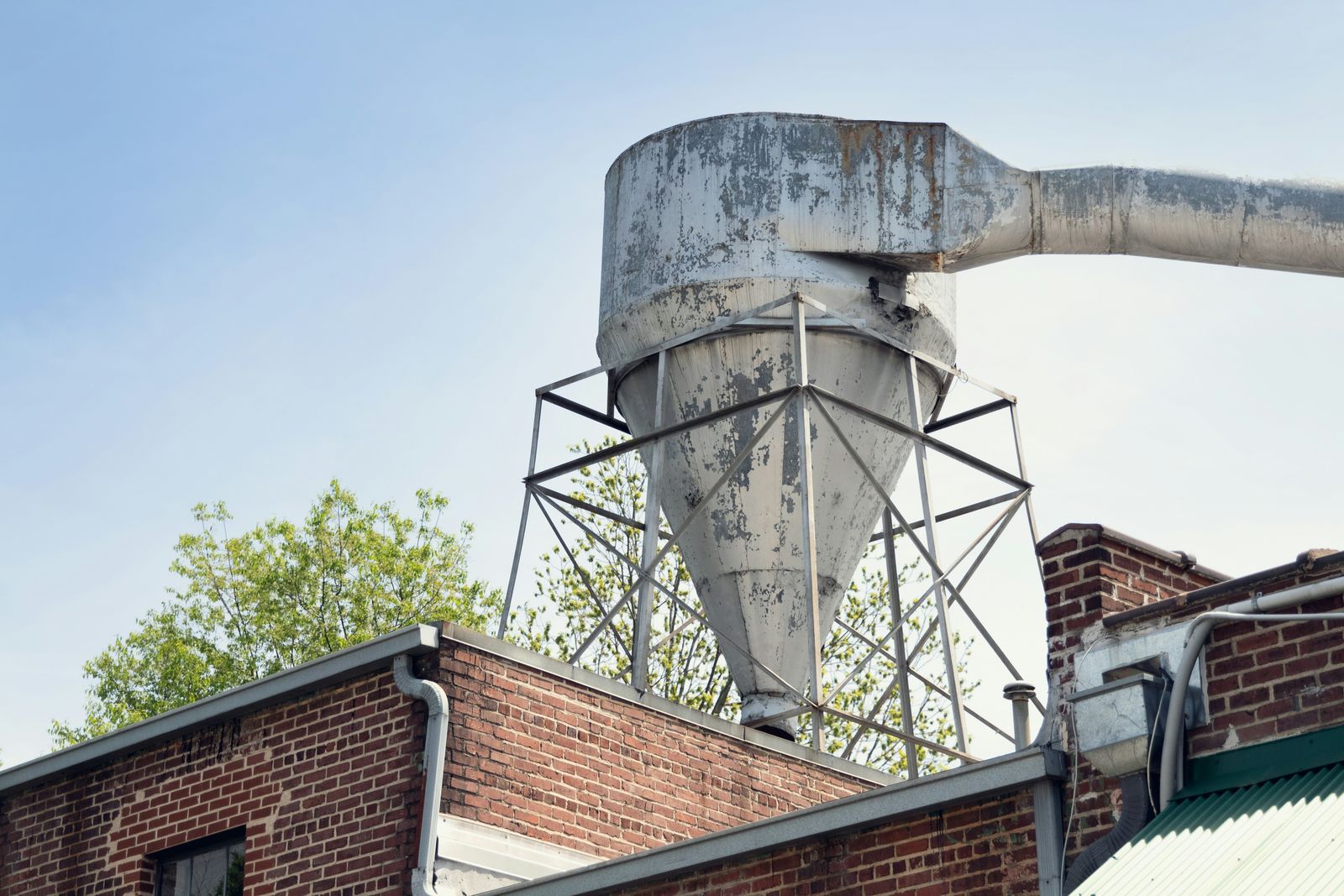

| Zóna 20 | Folyamatosan / hosszan fennálló porfelhő | Ciklon belső tere, szállítócső belül, siló |
| Zóna 21 | Normál üzemben valószínűsíthető porfelhő | Marógép, csiszoló közelében, forgácsgyűjtő nyílások |
| Zóna 22 | Ritkán, rövid időre kialakuló porfelhő | Szállítószalag környéke, raktár, kezelőfolyosó |
Porcsoportok – fűrészpor, papírpor, forgács
| Porcsoport | Jellemző anyagok | Min. berendezésjelölés |
|---|---|---|
| IIIA | Éghető szálak (fa szálak, juta) | Ex IIIA |

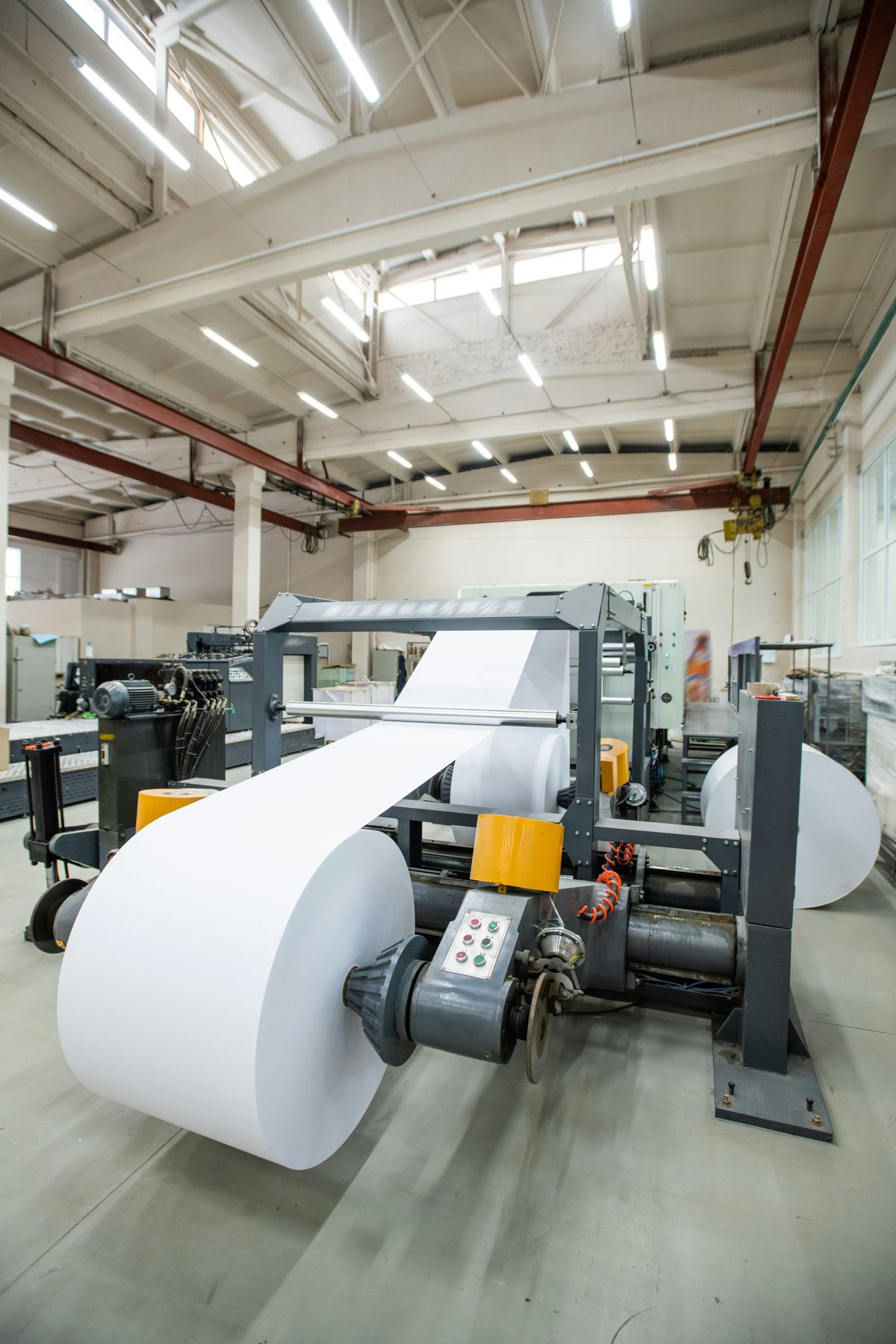

| IIIB | Nem vezető por – fűrészpor, papírpor, gabona | Ex IIIB |
| IIIC | Vezető por – fémforgács, szénpor | Ex IIIC kötelező |
T-osztály és maximális felületi hőmérséklet poros zónákban
Poros zónákban a maximális felületi hőmérsékletet a por gyulladási hőmérsékletéhez kell viszonyítani – és ez más szabály, mint gázos esetben:
- Fűrészpor gyulladási hőmérséklete (porcsomó): tipikusan 250–350 °C körül.
- Porfelhő gyulladási hőmérséklete magasabb: 400–500 °C (pl. fa porfelhő).
- Előírt max. felületi hőmérséklet: porcsomó gyulladási hőmérséklet × 2/3.
- Példa: ha a porcsomó 300 °C-on gyullad, a berendezés max. 200 °C felületi hőmérsékletet produkálhat.
- A jelölés formátuma:
Ex t IIIB T200°C Db IP6X.
Leggyakoribb ATEX hibák faipar és papíripar helyszíneken
Ezeket találjuk a leggyakrabban – mindegyik megfelelőségi kockázat, és biztosítói kizárási alap is lehet:
- Nem porzárt (IP5X/IP6X alatti) motor vagy elosztó Zóna 21-ben.
- Rossz T-osztály – nincs figyelembe véve a por gyulladási hőmérséklete.
- Szívóventilátor nem Ex kivitelű – a ciklon előtti legkritikusabb pont.
- Zóna 20-as berendezésen csak Zóna 22-re megfelelő jelölés.
- Nincs ATEX zónabesorolás a ciklonra és a forgácsszállítóra.
- A porlerakódás mint zónahatár-kiterjesztő tényező nem szerepel az RVD-ben.
- Nincs dokumentált, rendszeres porlerakódás-ellenőrzési eljárás.
Faipar és papíripar ATEX felülvizsgálat – mit végzünk el
A helyszíni felmérés és a dokumentáció az IEC 60079-17 (felülvizsgálat) és az IEC 60079-10-2 (poros zónabesorolás) szabványok szerint zajlik:
Poros zónabesorolás
Minden porforrás felmérése, a Zóna 20/21/22 kiterjedésének meghatározása IEC 60079-10-2 szerint, rajzi dokumentálás.
IP-zárás és T-osztály audit
Minden Ex berendezésen: IP-fokozat ellenőrzése, felületi hőmérséklet értékelése a por gyulladási hőmérsékletéhez viszonyítva.
Elektrosztatikus kockázat
Szállítócsövek, forgácsgyűjtők, siló – a statikus töltés felhalmozódásának értékelése, földelési ellenőrzés.
RVD készítés / frissítés
Robbanásvédelmi dokumentáció por-specifikus melléklettel: porlerakódási kockázat, tisztítási eljárások, eszközlista. Lásd: RVD készítés és frissítés.
