ATEX robbanásvédelem onshore és offshore olaj- és gázipari telephelyeken
Kompresszorházak, szivattyúállomások, kútfejek és platform-modulok – az olaj- és gázipar az egyik legszigorúbb robbanásvédelmi terület. Zónabesorolás, IEC 60079-17 szerinti felülvizsgálat és RVD – 17 év onshore és offshore tapasztalattal.
Onshore és offshore – mi a közös, és mi a különbség?
A berendezés-oldalon mindkét környezet ugyanarra a szabványcsaládra épül: IEC 60079 (Ex eszközök, zónabesorolás, felülvizsgálat). A jogi keret és a fizikai körülmények viszont eltérnek – ezek határozzák meg a zónák kiterjedését és a gyakorlati megfelelőséget.

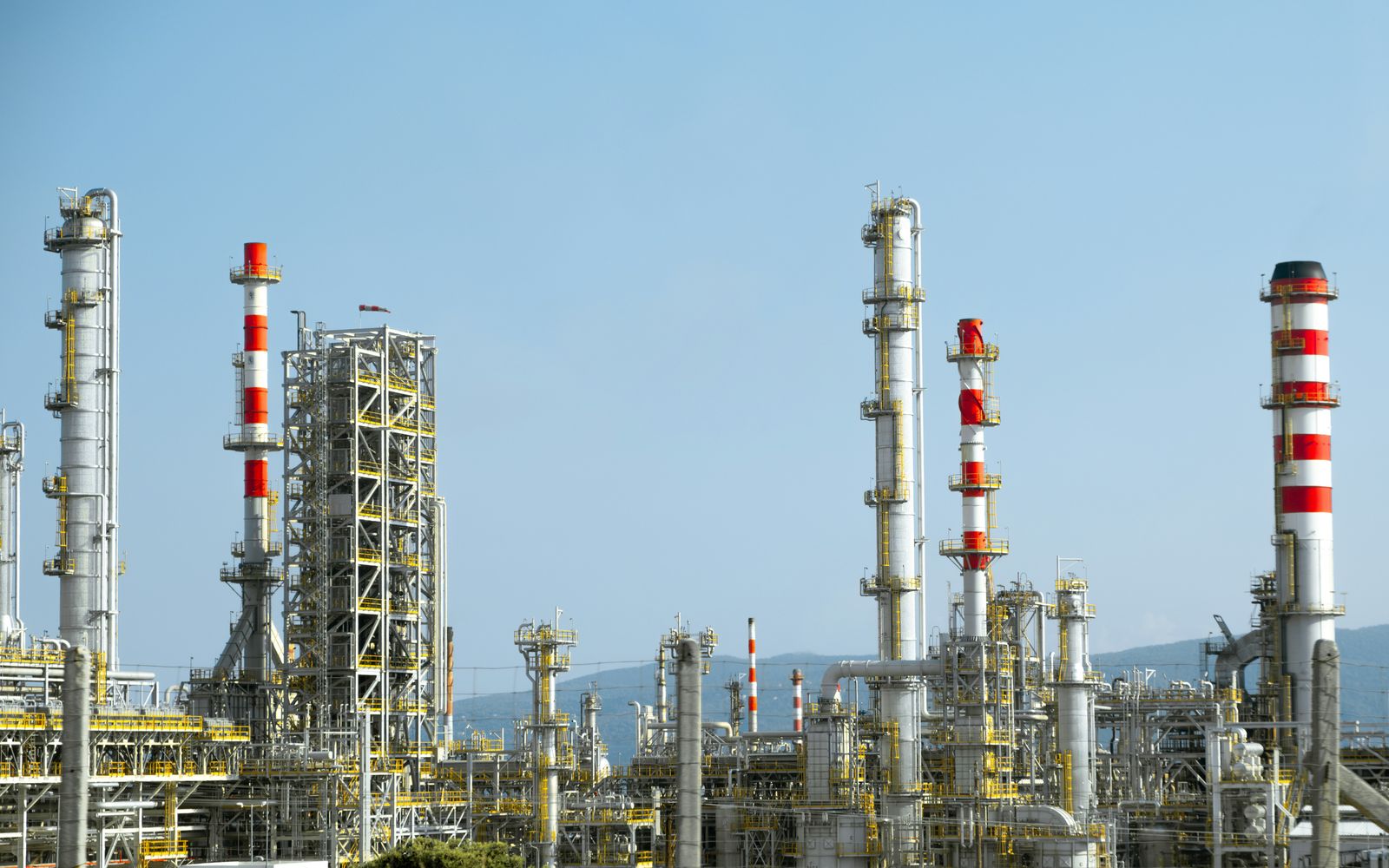

🏭 Onshore szárazföld
- Nyílt technológia, jellemzően természetes vagy hibrid szellőzés.
- Jogi keret: EU ATEX-irányelv (2014/34/EU berendezés + 1999/92/EK munkahely), HU: 3/2003. rendelet.
- Tágasabb terek → a zónák gyakran kisebb kiterjedésűek.
- Helyszínek: kútfej, kompresszor- és szivattyúállomás, gáztisztító, mérőállomás.

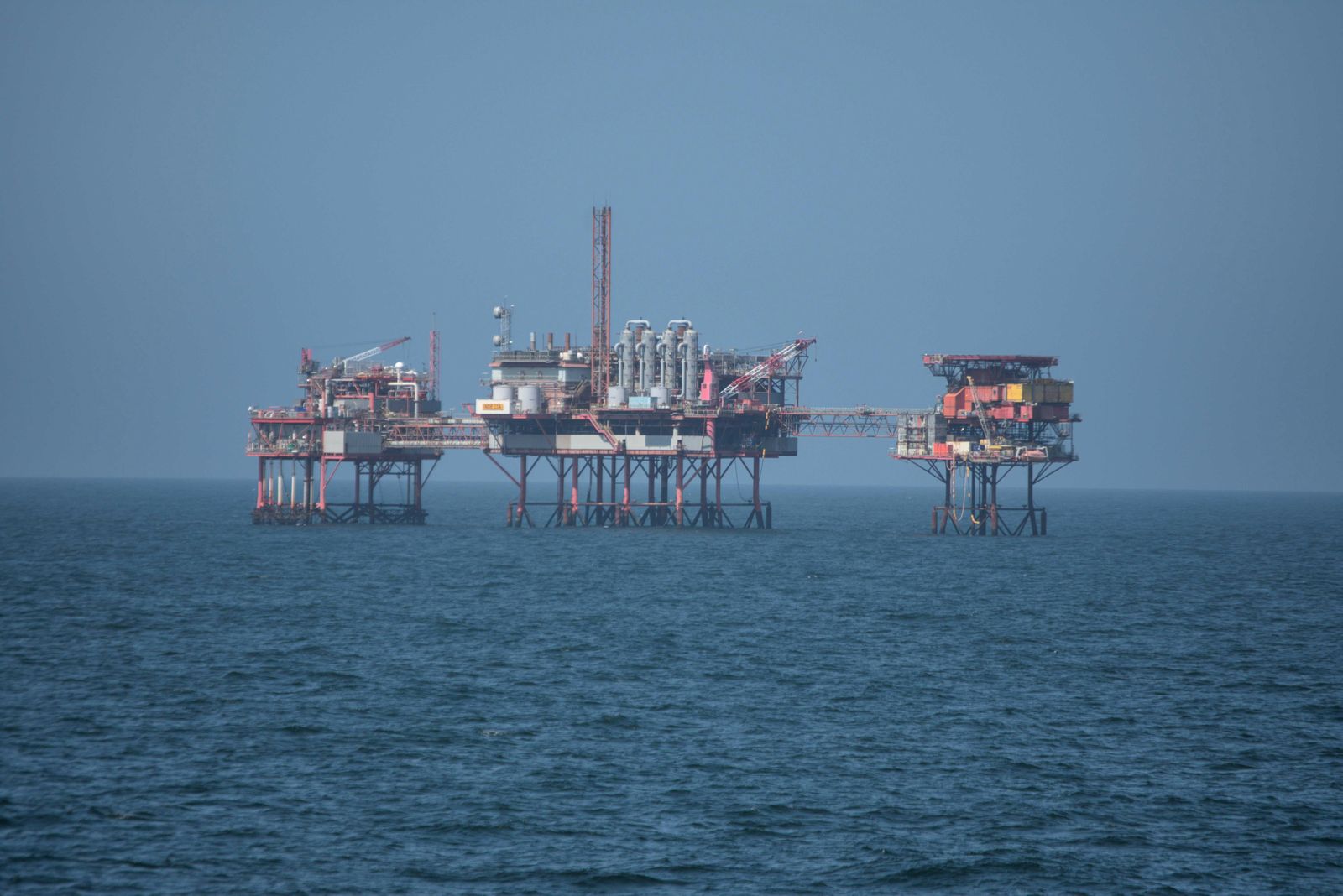

🌊 Offshore tenger
- Zárt modulok, kényszer-HVAC túlnyomásos Ex-helyiségek (pressurization).
- Jogi keret: IEC 60079 + nemzeti offshore rezsim (pl. dán offshore, NORSOK NO).
- Korlátozott szellőzés és evakuáció → szigorúbb zónák, F&G / ESD integráció.
- Sós, korrozív környezet → tömszelencék, tokok állapota kritikus.
Onshore és offshore olaj- és gázipari helyszínek – ki érintett?
Az ATEX/Ex megfelelőség minden olyan helyszínen kötelező, ahol éghető gáz a technológiai folyamatban jelen van – a kitermeléstől a feldolgozásig, szárazföldön és platformon egyaránt:
Gáztermelő és kitermelő helyszínek
Kútfejek, gyűjtővezetékek, gáz-szeparátor egységek, fáklyarendszerek – mind zónabesorolás-köteles.
Kompresszor- és szivattyúállomások
Nagynyomású gázkezelés, tömítési pontok, ventilátor-rendszerek – a legtöbb nem megfelelőség itt koncentrálódik.

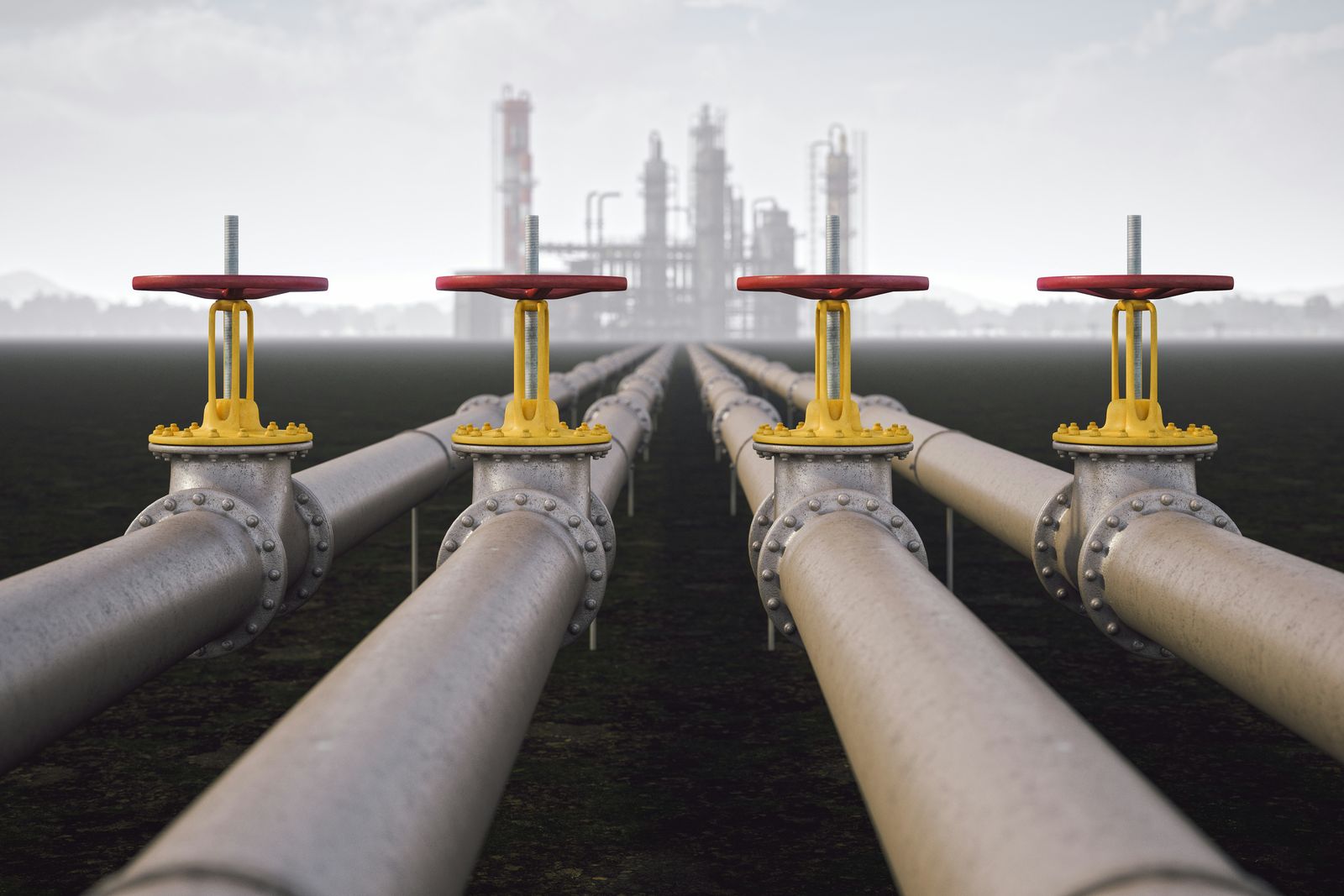

Mérőállomások, PIG-befogadók
Nyomásmérők, áramlásszabályozók, elzárók – az Ex műszerek megfelelőségének rendszeres ellenőrzése szükséges.
Feldolgozó és átvevőállomások
Gáztisztítók, szárítók, CH₄/CO₂ szeparálók – komplex, vegyes zónájú helyszínek, hiányos dokumentációval.
Platform process-modulok
Szeparáció, kompresszió, gázkezelés zárt modulokban – túlnyomásos Ex-helyiségek és sűrű kábelezés.
Wellbay / fúrómodul
Kútfejek a platformon, zárt vagy félig zárt térben – a gázszivárgás kockázata és a zóna magasabb.
IIB és IIC gázcsoportok – mikor melyik szükséges?
Az alkalmazott gáz összetétele határozza meg a kötelező gázcsoportot. Ez a berendezésválasztás, az Ex jelölés és a lángálló tok (Ex d) méretezésének alapja:
| Gáz / anyag | Gázcsoport | Min. berendezésjelölés | Jellemző helyszín |
|---|---|---|---|
| Metán, földgáz | IIB | Ex IIB (min.) | Gázvezeték, szivattyúállomás |
| Propán, bután | IIA | Ex IIA (min.) | LPG tárolás |
| Hidrogén (H₂) | IIC | Ex IIC kötelező | Hidrogénes folyamatok, akkumulátorok |
| Acetilén | IIC | Ex IIC kötelező | Hegesztési területek |
| H₂S (kén-hidrogén) | IIB | Ex IIB + toxikus védelem | Savanyúgáz-kezelő területek |
| Vegyes gáz (CH₄ + H₂) | IIC | Ex IIC kötelező | Reformer, elektrolizáló |
Tipikus ATEX zónák onshore és offshore helyszíneken
A zóna kiterjedését és típusát a szellőzés és a kibocsátási forrás határozza meg (IEC 60079-10-1). A pontos meghatározás az ATEX zónabesorolás feladata:
| Helyszín | Környezet | Fő veszélyforrás | Zóna |
|---|---|---|---|
| Kompresszorház (zárt) | Onshore / Offshore | Tömítési szivárgás | Zóna 1 (szellőzetlenül) / Zóna 2 (szellőzötten) |
| Szivattyúállomás (kinti) | Onshore | Tömítési pontok, karimák | Zóna 2 |
| Gázelválasztó teteje | Onshore / Offshore | Légzővonali kibocsátás | Zóna 1 körzetében |
| Kútfej / termelőfej | Onshore | Gázszivárgás normál üzemnél | Zóna 1 (kútfej közvetlen körzetében) |
| Offshore wellbay / fúrómodul | Offshore | Gázszivárgás zárt/félig zárt modulban | Zóna 1 (modulon belül) |
| PIG-befogadó / -feladó | Onshore / Offshore | Gázkibocsátás nyitáskor | Zóna 1 (nyitáskor), Zóna 2 (üzemnél) |
| Fáklya (flare) körzete | Onshore / Offshore | Nem elégett gáz | Zóna 2 (átmeneti) |
| Gázmérő / műszerterem | Onshore / Offshore | Mintavételi pontok szivárgása | Zóna 2 |
Offshore platform ATEX-sajátosságok
A platformon a zárt tér és a korlátozott menekülési útvonalak miatt a robbanásvédelem szorosan összefonódik a szellőztetéssel és a vészleállító rendszerekkel:
- HVAC-túlnyomás (pressurization): az Ex-helyiségek (pl. switchgear, vezérlő) túlnyomással tartják távol a gázt – a túlnyomás kiesése zónaváltozást és leállást jelent.
- F&G és ESD integráció: a gáz- és tűzérzékelés közvetlenül a vészleállító (ESD) logikába kötve – a detektorok Ex-megfelelősége és kalibrációja kritikus.
- Korrózió: a sós levegő a tömszelencéket, tokokat és kábelbevezetőket támadja – a lángálló rés (Ex d) integritása rendszeres ellenőrzést igényel.
- Zárt modulok: szellőzetlen modulban a Zóna 2-ből könnyen Zóna 1 lesz – a szellőzési számítás itt különösen érzékeny.
Hot work permit és munkavégzési engedélyek ATEX terekben
Az olaj- és gázipari megfelelőség nemcsak az állandó berendezésekre vonatkozik, hanem a munkavégzési engedélyezési rendszerre (PTW – Permit To Work) is. Ez a terület az onshore helyszíneken sokszor a legkevésbé dokumentált:
- Hot work permit (hegesztés, csiszolás, vágás): ATEX zónában tilos gázmérés és engedélyezés nélkül.
- Cold work permit: mechanikai munkák Zóna 1-es területen – gázmentes igazolás szükséges.
- Electrical isolation: ATEX területen végzett villamossági munkáknál az izolációs eljárásnak ATEX szempontokat is tartalmaznia kell.
- Confined space entry: zárt tér belépés gázmérési protokollal és mentőfelszereléssel.
- A munkavégzési eljárásokat az RVD-ben és az üzemeltetési szabályzatban dokumentálni kell.
IEC 60079-17 szerinti időszakos ATEX felülvizsgálat – menete
Az IEC 60079-17 három szintű vizsgálatot ír elő. Olaj- és gázipari telephelyeken jellemzően az éves vizuális és a 3–5 éves részletes vizsgálat a kötelező ciklus:
Vizuális vizsgálat (éves)
Látható sérülések, korróziós jelek, hiányzó alkatrészek, sérült kábelbejáratok. Biztosítékok, reteszek állapota.
Közeli vizsgálat (1–3 éves)
Vizuális + eltakart felületek ellenőrzése megnyitás nélkül. Tömszelencék, fedők, csavarozások megvizsgálása.
Részletes vizsgálat (3–5 éves)
Megnyitás, belső ellenőrzés, mérések. Robbanásvédelmi rés, ereszték, szigetelési ellenállás. Fotódokumentált jegyzőkönyv.
- Minden vizsgálat IEC 60079-17 szerinti, fotódokumentált vizsgálati lappal zárul.
- Priorizált hibalista: azonnali / tervszerű / következő ciklusra halasztható.
- Javítási javaslat anyagjegyzékkel és berendezés-specifikációval.
- Angol nyelvű jelentés kérhető (anyavállalat, biztosító, külföldi partnerek számára).
Leggyakoribb ATEX hibák olaj- és gázipari helyszíneken
Ezeket találjuk a leggyakrabban – mindegyik megfelelőségi kockázat, és biztosítói kizárási alap is lehet:
- IIB gázcsoporthoz IIA berendezés alkalmazása (gázanalízis nélküli döntés).
- Kompresszorházban nem Ex motor a szellőztetőn – Zóna 1 területen.
- Hiányzó vagy sérült tömszelence a kábelbevezető pontokon.
- Nincs dokumentált zónabesorolás a kútfej és a PIG-befogadó közvetlen körzetére.
- Az utolsó IEC 60079-17 szerinti részletes vizsgálat több mint 5 éves.
- A PTW rendszer nem tartalmaz ATEX szempontokat.
- Az RVD nem aktuális – technológiai módosítás után nem frissítették.
- Offshore: HVAC-túlnyomás riasztás nincs az Ex-helyiség leállító logikájába kötve.
